Loudspeaker measurement

The Focusrite Scarlett 4i4 is absolutely suitable for loudspeaker measurements.
With the right measurement microphone and software, you can get results that are very close to what CLIO Pocket offers, especially for DIY loudspeaker design and crossover work.

Below is a clear, practical overview, tailored to someone already working seriously on speaker design.

1️⃣ What CLIO Pocket does (reference point)

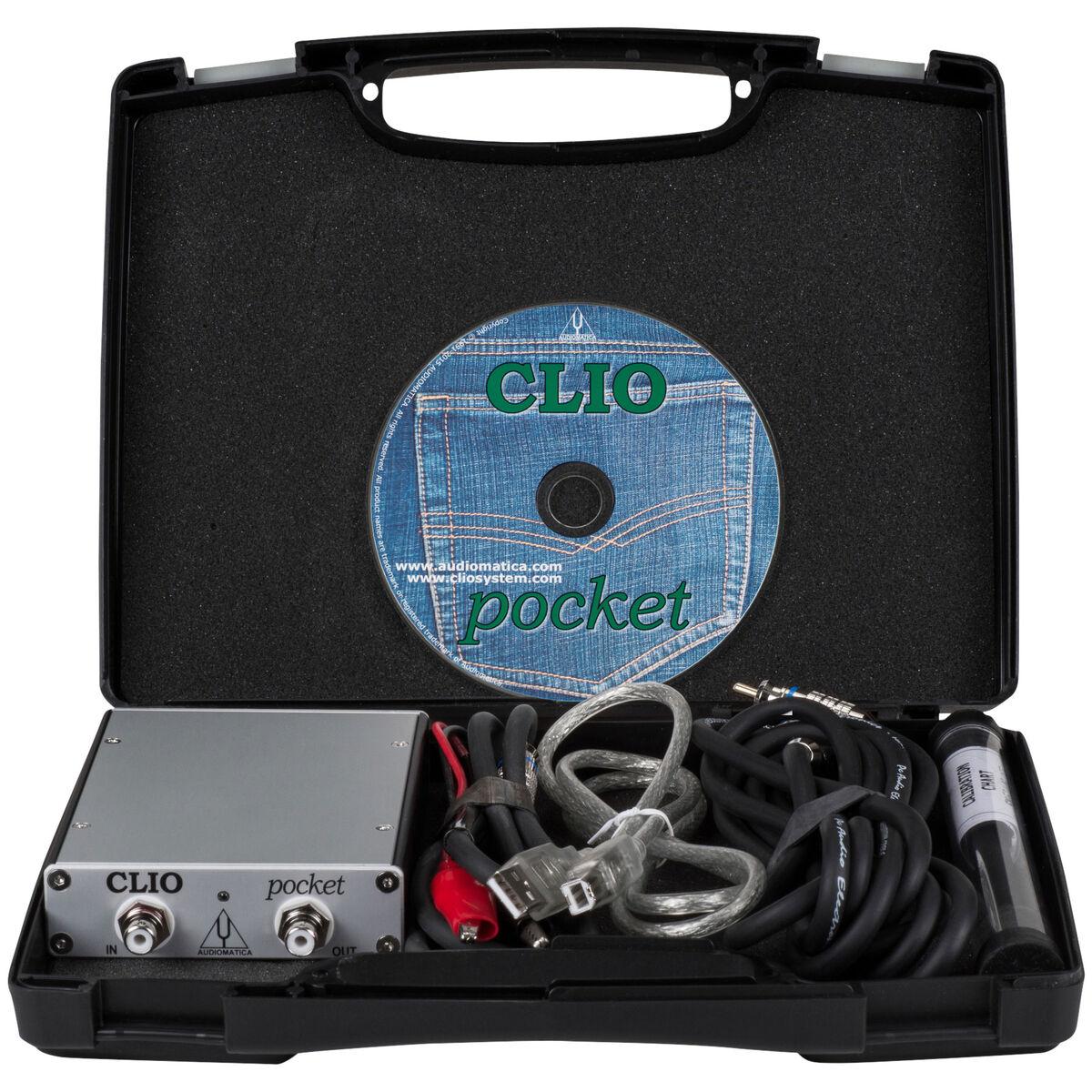

CLIO Pocket (by Audiomatica) is a compact all-in-one system:

• Frequency response (gated, quasi-anechoic)

• Impedance + phase

• T/S parameter extraction

• Very stable timing reference (loopback)

• Calibrated workflow, minimal setup errors

Its main strength is integration and reliability, not necessarily raw accuracy.

2️⃣ Using your Focusrite Scarlett 4i4 for measurements

Your Focusrite Scarlett 4i4 is more than good enough:

✔ What it does well

• Flat frequency response

• Stable ASIO drivers

• Clean mic preamps

• Supports loopback timing reference (important!)

⚠ Things to watch

• Disable all DSP / monitoring effects

• Use fixed sample rate (48 kHz or 96 kHz)

• Keep gain structure consistent

👉 In practice: many professional DIY designers use Focusrite + REW or ARTA daily.

3️⃣ Measurement microphones (critical choice)

Recommended options

💡 If you already own the Scarlett, EMM-6 + calibration file is a very good match.

4️⃣ Measurement software – what to choose?

🔹 REW (Room EQ Wizard) – free

Room EQ Wizard

• Frequency response

• Impedance (with simple jig)

• Gating & windowing

• Excellent for learning & validation

👉 Best free starting point.

🔹 ARTA / LIMP – professional DIY standard

ARTA

• Very accurate FR & phase

• LIMP module for impedance

• Works extremely well with Focusrite

👉 Closest functional equivalent to CLIO.

🔹 VituixCAD – crossover design

VituixCAD

• Uses measurements from REW/ARTA

• Full off-axis, power response modeling

• Essential for modern crossover work

5️⃣ Impedance measurements with Scarlett

You’ll need:

• 1 precision resistor (e.g. 10 Ω, 1%)

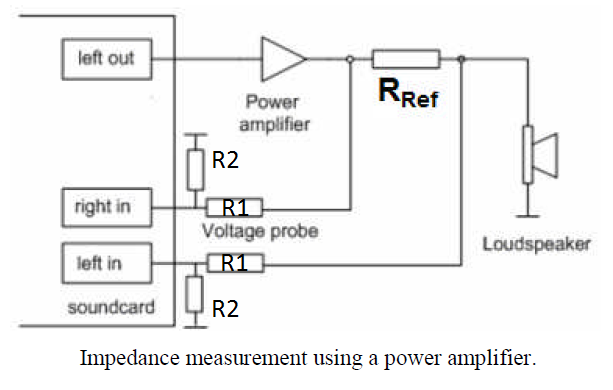

• Simple impedance jig (DIY in 10 minutes)

• Software: ARTA LIMP or REW

✔ This allows:

• Impedance curves

• Box tuning frequency

• Zobel / impedance correction design

• Crossover simulation accuracy

6️⃣ Focusrite system vs CLIO Pocket (honest comparison)

👉 Sound conclusion:
With care, Scarlett + EMM-6 + ARTA/REW = 90–95% of CLIO Pocket capability.

7️⃣ Practical advice for your projects

Given your level and projects (Accuton, AMT, passive crossovers):

• ✔ Focusrite 4i4 is fully sufficient

• ✔ Invest in a calibrated mic

• ✔ Use ARTA for drivers + impedance

• ✔ Use VituixCAD for crossover development

If you want, next I can:

• Sketch a complete wiring diagram

• Recommend exact ARTA settings

• Explain gated vs near-field merging

• Compare CLIO Pocket vs ARTA in depth

Just tell me where you want to go next.

Top keuze 👍
Met REW + een miniDSP meetmicrofoon kun je luidsprekers zeer serieus meten — dit is exact de workflow die veel DIY-ontwerpers gebruiken.

Hieronder een praktische stap-voor-stap gids, specifiek voor luidsprekers (niet alleen room-EQ).

Wat heb je nodig?

Hardware

• miniDSP UMIK-1 (of UMIK-2)

• Statief (microfoon op oorhoogte, exact gericht)

• PC / laptop

• Versterker + luidspreker

• Meetruimte (woonkamer is prima)

Groot voordeel: de UMIK is USB + individueel gekalibreerd, dus geen audio-interface nodig.

Software

• Room EQ Wizard (REW) – gratis

1️⃣ REW correct instellen (belangrijk!)

Audio settings

• Preferences → Soundcard

  • Input: UMIK-1

  • Output: jouw geluidskaart / DAC

• Sample rate: 48 kHz

• Levels: sweep rond 75–85 dB SPL

Microfoon kalibratie

• Preferences → Mic/Meter

• Load calibration file (*.txt) van miniDSP

• Check:

  • 90° file → voor roommetingen

  • 0° file → voor luidspreker on-axis metingen ✅

2️⃣ Opstelling voor luidspreker­metingen

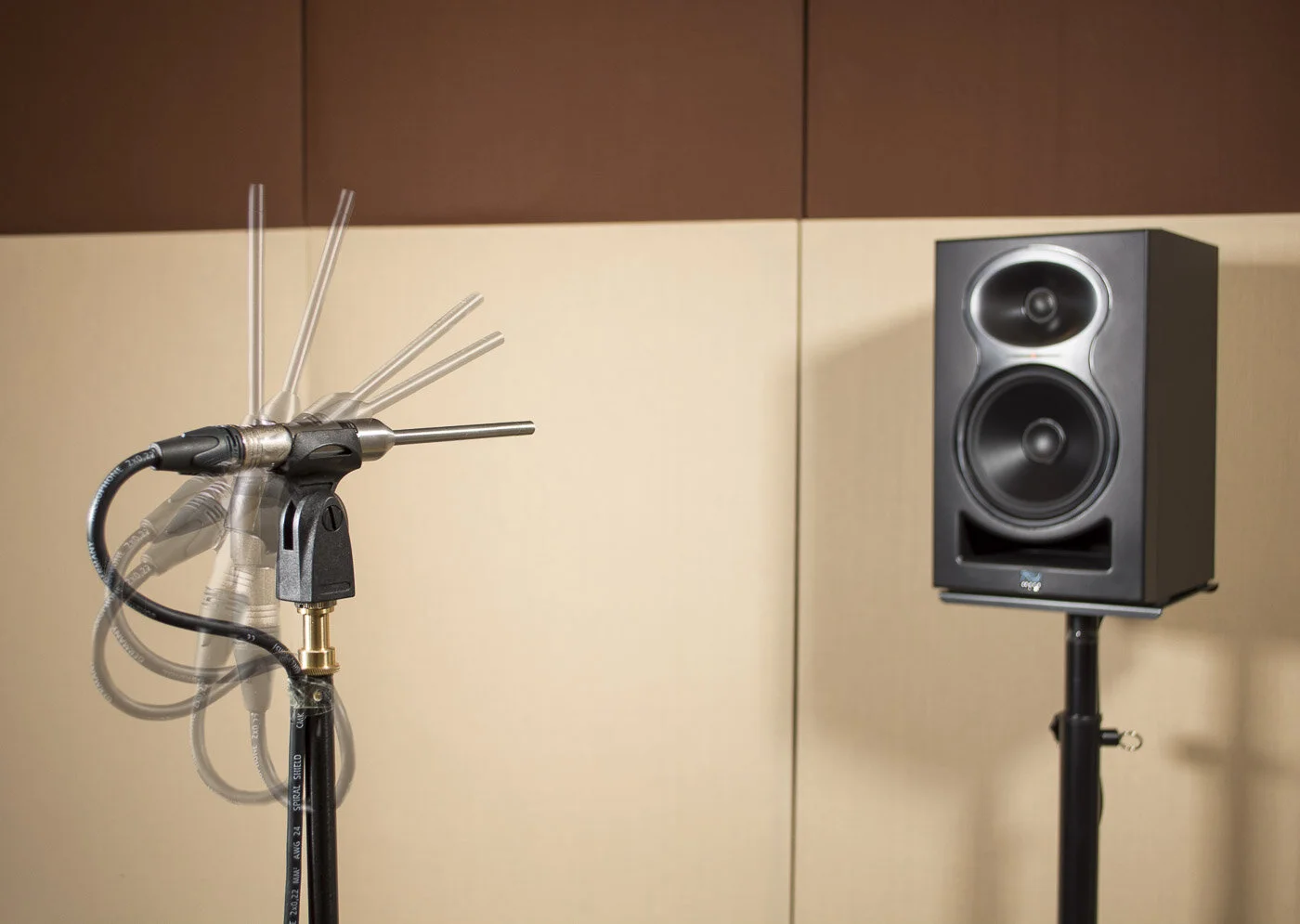

Basisopstelling (quasi-anechoïsch)

• Microfoon: 1,0 m afstand

• Exact on-axis met de tweeter

• Luidspreker:

  • Minstens 1 m van muren

  • Bij voorkeur op een standaard

• Meet één speaker tegelijk

💡 Zet alles wat rammelt of reflecteert (tafel, stoel) even weg.

3️⃣ Eerste meting doen

• Klik Measure

• Sweep: 20 Hz – 20 kHz

• Level check → groen (niet rood!)

• Start meting

Je ziet nu:

• Frequentierespons

• Fase

• Impulsrespons

4️⃣ Gating / windowing (essentieel!)

Waarom?

Je kamer veroorzaakt reflecties. Met gating “knip” je die weg.

Zo doe je dat in REW

• Ga naar Impulse

• Zoek eerste reflectie (vloer / muur)

• Stel Right Window in net vóór die reflectie
  → typisch 4–6 ms

Resultaat:

• Betrouwbaar vanaf ± 300–500 Hz

• Perfect voor crossover-ontwerp

5️⃣ Lage frequenties meten (near-field)

Voor bass klopt gating niet → daarom near-field meten.

Werkwijze

• Microfoon 1–2 cm van de woofer

• Sweep opnieuw

• Eventueel ook:

  • Reflexpoort meten

• Later:

  • Near-field + gated meting mengen

REW kan dit, maar dit gaat nóg beter in VituixCAD.

6️⃣ Wat kun je meten met REW + UMIK?

✔ Frequentierespons (on-axis)
✔ Off-axis metingen (0°, 15°, 30°, 45°)
✔ Directivity trends
✔ Near-field laag
✔ Distortion (HD2, HD3)
✔ Tijdgedrag / impuls

❌ Geen directe impedantiemeting
→ daarvoor: REW + simpele impedantie-jig of ARTA/LIMP

7️⃣ Typische workflow voor speaker­ontwerp

1. On-axis meting (1 m, gated)

2. Off-axis metingen

3. Near-field woofer (+ poort)

4. Export FRD bestanden

5. Import in VituixCAD

6. Crossover simuleren → bouwen → opnieuw meten

👉 Dit is exact hoe moderne monitoren worden ontwikkeld.

8️⃣ Veelgemaakte fouten (even besparen 😄)

• ❌ Mic niet gekalibreerd

• ❌ Te luid meten (clipping!)

• ❌ Verkeerde mic-hoek (0° vs 90°)

• ❌ Geen gating toepassen

• ❌ Meten met beide speakers tegelijk

Conclusie

Met REW + miniDSP UMIK kun je:

• Professioneel luidsprekers meten

• Crossovers ontwikkelen

• Resultaten bereiken die heel dicht bij CLIO / ARTA liggen

Voor jouw niveau (Accuton, AMT, serieuze passieve filters):
👉 meer dan voldoende ✔️

Als je wilt, kan ik:

• Exacte REW instellingen voor jou uitschrijven

• Uitleggen hoe je metingen correct exporteert

• Een meetprotocol maken speciaal voor jouw projecten

• Of laten zien wanneer je beter ARTA naast REW gebruikt

Zeg maar waar je verder op wilt inzoomen 👌

Graag gedaan 😊
Goede vraag ook — dit is een heel belangrijk punt en vaak onduidelijk. Ik leg het rustig en praktisch uit, precies zoals je het in de werkplaats doet.

Wat wil je precies meten?

Je wilt controleren of je versterker bij de REW-sweep 2,83 V RMS afgeeft aan de luidsprekerkabel.

👉 2,83 V RMS = 1 watt in 8 ohm
Dit is de standaardreferentie voor luidspreker­metingen.

Wat heb je nodig?

• Digitale multimeter

• Meetkabels

• Versterker

• REW (of signaalgenerator)

• Luidspreker of dummy load (weerstand)

✔️ Een gewone multimeter is voldoende
⚠️ Hij moet AC spanning (V~) kunnen meten

Stap-voor-stap: zo meet je 2,83 V

1️⃣ Multimeter instellen

• Zet de multimeter op AC voltage (V~)

• Meetbereik:

  • Kies 20 V AC (of auto-range)

2️⃣ Waar meet je?

• Meet direct op de luidsprekerkabel:

  • Rood → +

  • Zwart → –

📌 Je meet parallel, niet in serie.

3️⃣ Welk signaal gebruik je?

🔹 Geen muziek
🔹 Geen sweep

Gebruik één van deze twee:

Optie A – 1 kHz sinustoon (aanbevolen)

• In REW:

  • Generator → Sine

  • Frequentie: 1000 Hz

  • Level: start laag

Waarom 1 kHz?

• Multimeters meten AC het meest betrouwbaar rond 50–1000 Hz

• Sweep geeft geen stabiele uitlezing ❌

4️⃣ Volume instellen

• Zet de versterker aan

• Draai volume langzaam omhoog

• Lees spanning af op multimeter

• Stop bij 2,83 V AC

🎯 Klaar → dit is je referentievolume

5️⃣ Wat doe je daarna?

• Raak het volume niet meer aan

• Schakel REW generator uit

• Start je meet-sweep

👉 Nu meet je exact op 2,83 V referentie

Met luidspreker of zonder?

✔ Met luidspreker aangesloten (meestal prima)

• Spanning is realistisch

• Kleine variaties door impedantie → geen probleem

✔ Met dummy load (netter)

• 8 Ω weerstand (min. 10–20 W)

• Constante belasting

• Zeer reproduceerbaar

Voor DIY-werk is met luidspreker aangesloten helemaal OK 👍

Veelgemaakte fouten (even checken)

❌ Multimeter op DC zetten
❌ Proberen meten tijdens sweep
❌ Meten bij 100 Hz of 10 kHz
❌ Volume aanpassen na kalibratie

Extra: wat als mijn meter “fluctueert”?

Dat is normaal:

• Goedkope multimeters zijn average-responding

• Kleine schommelingen ±0,05 V zijn prima

Zolang je rond 2,80–2,85 V zit → ✔️

Samenvatting (kort)

1. Multimeter op AC (V~)

2. Meet op de luidsprekerkabel

3. Gebruik 1 kHz sinus

4. Stel volume in op 2,83 V

5. Volume vast → meten maar 🎶

Als je wilt, kan ik:

• Uitleggen hoe je REW SPL-kalibratie hieraan koppelt

• Laten zien hoe dit werkt bij 4 Ω drivers

• Of een meetchecklist maken die je naast je meetopstelling legt

Luidsprekers meten met REW en de Minidsp microfoonDank voior je adviezen. Ik moet alleen nog vaststellen of de versterker 2,83v afgeeft. Het is mij nog nietr goed duidelijk hoe ik dit met een multimeter kan meten aan de luidspreker aansluitdraad. Kun je dit toelichten?
